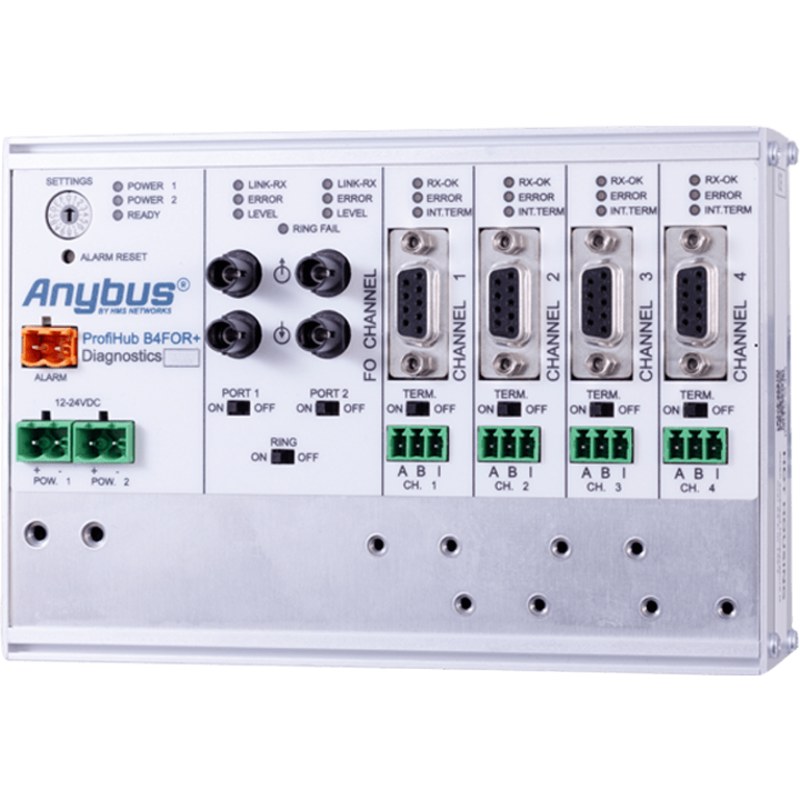

Anybus ProfiHub B4FOR+ (Multi-Mode)

Anybus ProfiHub B4FOR+ (Multi-Mode) è una soluzione conveniente per collegare reti PROFIBUS in fibra ottica a più segmenti RS 485, e viceversa. Consente di realizzare topologie ad anello ed espandere la rete in modo ridondante anche su lunghe distanze.

Il canale in fibra ottica è suddiviso in due porte. In questo modo si crea ridondanza aggiuntiva sull’anello e si rafforza la dorsale della rete. I quattro canali RS 485 sono isolati galvanicamente ed evitano le interruzioni tipiche delle reti collegate in cascata (daisy chain).

Perché usarlo

ProfiHub B4FOR+ è indicato per:

• collegare segmenti RS 485 a una dorsale in fibra ottica;
• estendere la rete PROFIBUS su lunghe distanze;
• realizzare topologie ad anello ridondanti;
• rafforzare la dorsale della rete;
• isolare galvanicamente i diversi segmenti;
• evitare interruzioni di rete dovute ai collegamenti in cascata.

Principali funzionalità

• 1 canale in fibra ottica multimodale suddiviso su 2 porte
• Ridondanza tramite topologia ad anello
• 4 canali RS 485 isolati galvanicamente
• Collegamento bidirezionale fibra ottica ↔ RS 485
• Alimentazione da 9 a 31 VDC con protezione dall’inversione di polarità
• Temperatura di esercizio da −25 a 70 °C
• Grado di protezione IP20
